在线观看黄片av,日韩猛片,91污一区二区三区,成人综合网五月

歡迎來到泰安佳路通工程材料有限公司！

電話：0538-8660008   手機：18205483839

新聞分類

NEWS

聯(lián)系我們

更多>>

聯(lián) 系 人：張經(jīng)理
手     機：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區(qū)北集坡街道辦事處西百子坡村
郵     箱：tsjialutong@126.com

新聞詳細

您現(xiàn)在的位置：首頁 > 新聞動態(tài) >行業(yè)動態(tài)

如何提升HDPE土工膜的焊接質量

瀏覽次數(shù)：13次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/3/8

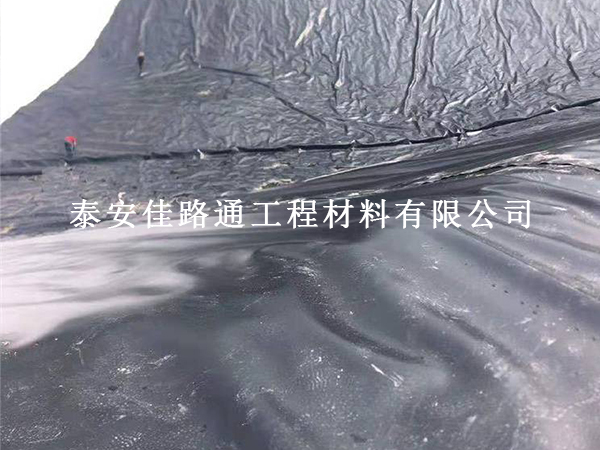

在防滲工程領域，HDPE土工膜的應用極為廣泛，其焊接質量直接關系到整個工程的防滲效果和使用壽命。今天，就讓我們深入探討一下如何提升HDPE土工膜的焊接質量。
一、施工前的準備工作
1、環(huán)境條件：焊接施工應選擇在天氣狀況良好、溫度適宜的環(huán)境下進行。一般來說，氣溫應在5℃以上，風力在四級以下，且避免在雨雪天氣施工。如果遇到惡劣天氣，應采取相應的防護措施，如搭建防風、防雨棚等。
2、材料檢查：在施工前，要對HDPE土工膜進行仔細檢查，確保其外觀無破損、無雜質、無油污等。對于有缺陷的土工膜，應及時進行修補或更換。
3、設備調試：對焊接設備進行全面檢查和調試，確保其性能良好。包括檢查焊機的壓力、溫度、速度等參數(shù)是否能夠穩(wěn)定調節(jié)，以及設備的清潔度和潤滑情況等。
二、施工過程中的質量控制
1、焊接參數(shù)的**控制：焊接溫度、速度和壓力是影響焊接質量的關鍵因素。對于HDPE土工膜，焊接溫度一般應控制在260℃-300℃之間，焊接速度為0.2-0.5m/min，焊接壓力保持在0.15-0.3MPa。在實際操作中，應根據(jù)具體的土工膜厚度和環(huán)境條件，對這些參數(shù)進行微調，以達到**佳的焊接效果。
2、焊接操作的規(guī)范性：焊接人員應經(jīng)過專業(yè)培訓，嚴格按照操作規(guī)程進行施工。在焊接過程中，要注意焊縫的平整度和連續(xù)性，避免出現(xiàn)虛焊、漏焊、過焊等現(xiàn)象。同時，要確保焊接區(qū)域的清潔，無油污、灰塵、水分等雜質。
3、焊接順序和方式的選擇：根據(jù)工程的具體情況，合理選擇焊接順序和方式。一般來說，先焊橫向焊縫，再焊縱向焊縫，使周邊封閉。對于不同的接頭形式，如T形接頭，應采用相應的焊接工藝和補強措施，如使用母材補疤等。
三、施工后的質量檢測
1、外觀檢查：焊接完成后，首先進行外觀檢查，查看焊縫是否有空洞、燒傷、不規(guī)則融合等缺陷。焊縫應連續(xù)、光滑，無明顯的凹凸不平。
2、氣壓檢測：采用氣壓試驗對焊縫的密封性進行檢測。將焊縫兩端封閉，充入一定壓力的氣體（通常為700-800mbar），保持壓力5分鐘以上，觀察壓力是否下降。如果壓力下降，則說明焊縫存在漏氣現(xiàn)象，需要及時修補。
3、破壞性檢測：對于一些重要的工程，還可以進行破壞性檢測，如抗拉試驗。通過對抗拉強度的測試，判斷焊接質量是否達到設計要求。

總之，提升HDPE土工膜的焊接質量需要從施工前的準備、施工過程中的控制到施工后的檢測等多個環(huán)節(jié)入手，每一個環(huán)節(jié)都至關重要，只有嚴格把控每一個細節(jié)，才能確保HDPE土工膜在防滲工程中發(fā)揮出**佳的性能，為工程的**和穩(wěn)定提供有力保障。



相關標簽：
